CATIA Hızlı İpucu: 2D Çizimden 3D Verilerinizi Bulun

CATIA Hızlı İpucu bölümümüzün bu kısmında 3D datadan verilerin nasıl bulunacağını gösteriyoruz. CATIA da mevcut çiziminiz için tam olarak hangi 3B modelin kullanıldığını hatırlamakta güçlük çektiniz mi? Veya çizimdeki belirli bir öğenin ne olması gerektiğini söylemekte zorlanıyor musunuz? Eğer öyleyse, bu hızlı ipucunu deneyin.

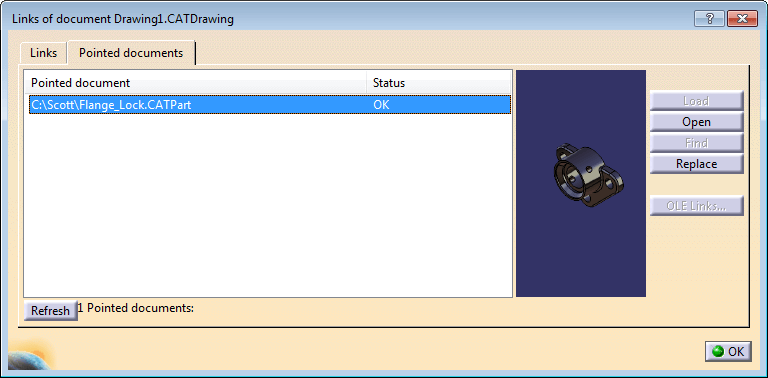

İşte kolay bir kontrol: Edit > Links bölümüne gidin ve Pointed documents sekmesine bir göz atın. 2D çizim ile bağlantılı dosyalar burada listelenir.

CATIA Tutorial Hızlı Ipucu

Bu 3D modeli hızlıca açmak ister misiniz? Sadece pencerenin sağ tarafındaki Aç’a (Open) tıklayın.

CATIA Hızlı İpucu Küçük Bir Adım Daha İleri Götürmek İçin

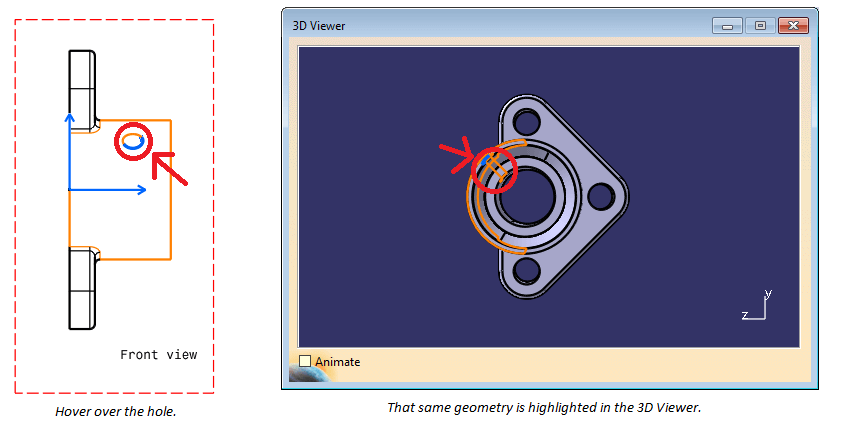

Belirli bir 2D geometri parçasının 3D alanda nerede olduğunu görmek istiyorsanız, Tools > Analyze > Show Geometry in All View Points seçeneğine gidin.

Çizimin üzerine gelin ve aynı öğe 3D önizleme penceresinde görünsün.

CATIA Tutorial Hızlı Ipucu

Daha fazlası için CATIA Forum bölümüne göz atabilirsiniz.

Ayrıca CATIA Links bölümünden bir 3D datanın linkini kopardığınızda CATDRAWING de görünüşlerinizin yeniden update edilmesini istemiyorsanız görünüşleri, özellikler bölümünden kilitleyebilirsiniz.
